شرح خطوات تشغيل مولدات كيبور وخطوات الصيانة الدورية واهم الاعطال وطرق تتبع العطل بالاضافة الى اهم التحذيرات والارشادات للتعامل مع المولد
تشغيل وصيانة مولد الكهرباء كيبور KIPOR IG3000
مواصفات مولد الكهرباء كيبور KIPOR IG3000
المولد مزود بانفرتر لتثبيت الجهد والتردد ولتوليد موجة جيبية خالصة بالانجليزية بيور سين ويف pure sin wave بالتالى يمكن الاعتماد عليه فى تشغيل الاجهزة الالكترونية الحساسة على خلاف اى مولد اخر
المولد كاتم للصوت حيث يكون شدة الضوضاء 63-73 ديسيبل على بعد 7 متر وكلما قلت المسافة كلما زاد الضجيج وكلما ابتعدت اكثر من 7 متر كلما انخفض الضجيج!!
اقصة قدرة 3 كيلو فولت امبير
القدرة المقننة 2.8 كيلو فولت امبير
التردد 50 هرتز
الجهد احادى الوجه 220 فولت
الجهد المستمر 12 فولت 5 امبير
سعة خزان الوقود 13 لتر
خزان وقود يكفى حتى 3 ساعات
فترة العمل المستمر 6.7 ساعة متصلة
بادىء كهربى وبادىء يدوى
نصائح قبل التعامل مع مولد الكهرباء كيبور KIPOR
اهم الارشادات قبل التعامل مع المولد
- يحتوى عادم مولد الكهرباء على غاز اول اكسيد الكربون السام والذى يسبب الاختناق والوفاة
- يجب تشغيل مولد الكهرباء بالخارج بالهواء المفتوح ولايجب ان يتم تشغيله بداخل مكان مغلق حيث سيتسبب فى الوفاة
- وقود مولد الكهرباء يحتوى على غازات طيارة قابلة للاشتعال فلايجب وضع جركن الوقود بجانب المولد حتى وان كان فارغاً
- ابعد اى مصدر للهب عن تانك الوقود وعن جركن الوقود حيث ان الوقود طيار وسريع الاشتعال
- تأكد من عدم سكب الوقود على اجزاء مولد الكهرباء عند اعادة التعبئة حتى لاتتسبب فى حريق وقم بتجفيف اى وقود مسكوب اولا
- يجب ايقاف مولد الكهرباء قبل اعادة تعبئى الوقود ولايجب اعادة التشغيل الا بعد 5 دقائق على الاقل لضمان عدم وجود غازات طيارة قابلة للاشتعال
- درجة حرارة شكمان مولد الكهرباء تكون عالية جدا اثناء التشغيل فتجنب ملامسته منعا للحوداث مع العلم انه يحتاج الى عدة دقائق ليبرد بعد فصل المولد لذا يجب الحذر
- يجب ان يكود مولد الكهرباء فى مكان جيد التهوئة وبعيد بمسافة متر على الاقل عن اى عائق
- يجب ان تكون الارض مستوية ويكون مولد الكهرباء موزون على الارض وغير مائل لضمان عدم سكب الوقود ولضمان التزييت الجيد للاجزاء الداخلية للمحرك والا.....
- لاتقوم بالتعامل مع مولد الكهرباء بيد مبتلة لتجنب الصدمة الكهربية والتى قد تؤدى للوفاة
- لايجب تشغيل مولد الكهرباء باجواء ممطرة او اثناء تسياقط الثلوج ولايجب ان يبتل المولد ويجب ان يكون جاف تماما
- لايجب ان تقوم بزيادة طول انبوب عادم مولد الكهرباء
- لايجب ان تصل المولد بكهرباء المنزل مباشرة حتى لايحدث قصر بعودة الكهرباء العمومية!
- يستخدم الجهد المستمر لشحن بطارية بادىء المولد وتعطى جهد يتراوح بين 15-30 فولت مستمر فى حالة اللاحمل ويتم توصيل كابل شحن البطارية اولا ناحية المولد ثم ثانيا للبطارية لتجنب حدوث شرر عند المولد
اجزاء مولد الكهرباء كيبور KIPOR
صور توضح اهم اجزاء مولد الكهرباء كيبور KIPOR من لوحة التحكم وفلتر الهواء والبوجى وعصا الزيت ومؤشر بيان الوقود
لوحة التحكم بمولد كهربا كيبور KIPOR
شرح اهم مكونات لوحة تحكم مولد كهربا كيبور KIPOR
- مفتاح التشغيل والايقاف
- مفتاح الايقاف الطارىء
- مفتاح تشغيل وايقاف صمام الوقود
- الخانق
- فيوز الجهد المستمر
- مخرج الجهد المتردد 220 فولت والجهد المستمر 12 فولت
فحص ماقبل تشغيل مولد الكهرباء كيبور KIPOR
يتم مراجعة مستوى الزيت عن طريق فتح الباب الجانبى بالمولد وفك عصا الزيت وتجفيفها بقطعة قماش نظيفة ثم وضعها بمكانها بدون ربط واخرجها وملاحظة مستوى الزيت بالعصا فان كان منخفض يجب تزويد زيت مع العلم يوجد حساس مستوى للزيت لفصل المولد فى حالة انخفاض مستوى الزيت اثناء التشغيل
مراجعة مستوى الوقود بخزان المولد باعلى المولد وتزويد الوقود ان كان المستوى منخفض مع التاكد من احكام اغلاق غطاء فلتر الوقود ومن تجفيف اى وقود انسكب على المولد ومن ابعاد جركن الوقود او اى حاناء استخدمته مع الوقود بعيدا عن المولد
تاكد من ان فلتر الهواء نظيف وغير مسدود بالاتربة والا فقم بتنظيفه او تغييره ان استدعت الضرورة ولاتقم ابدا بتشغيل المولد بدون فلتر الهواء وتلا سيتعرض المحرك للتلف بسبب الغبار والاتربة والحسيمات الغريبة
خطوات تشغيل مولد الكهرباء كيبور KIPOR
قم بفتح صمام الوقود بواسطة المفتاح الموجودة بلوحة التحكم مع الانتباه جيدا الى انك ستحتاج الى الانتظار 30 ثانية قبل التشغيل وبعد فتح صمام الوقود فى حالة تخزين المولد لفترة طويلة وهذا اول تشغيل او فى حالة توقف المولد بسبب الوقود
قم بسحب الخانق بلوحة التحكم لوضع الغلق مع الانتباه لعدم استخدام الخانق فى حالة ارتفاع درجة حرارة الجو او فى حالة سخونة المحرك اى المحرك كان بعمل وساخن ولم يبرد بعد
قم بادخال مفتاح التشغيل وابدء المحرك بوضع المفتاح على بدء start لبدء المحرك بواسطة البادىء الكهربى او قم بالبدء يدوى فى حالة ضعف البطارية باستخدام حبل الشد فاسحب الحبل للخارج ختى تشعر بمقاومة فقم بالسحب سريعا للخارج ثم دعها تدخل تدريجيا للداخل ولا تتركها فجأة!
اضغط على الخانق بلوحة التحكم للداخل بعد ان يسخن المحرك للتشغيل المستمر ولايجب استخدام الخانق فى التشغيل الطبيعى للمولد....
تاكد من اضاءة لليد التشغيل باللون الاخضر المستمر
قم بفصل مفتاح الحمل المراد تشغيله ثم قم بتوصيل الحمل بسوكت المولد ثم قم بتشغيل الحمل وذلك لانك لو وصلت الكابل والحمل على وضع تشغيل ستخدث شرارة عند التوصيل ستؤثر على المولد وعلى الحمل وعلى مقبس خرج المولد ايضاً!
الحمايات الكهربية الموجودة بمولد الكهرباء كيبور KIPOR
اذا انخفض مستوى الزيت سيفصل المولد ويضىء الليد الاحمر الخاص بانزار الزيت
اذا كان المولد محمل بحمل زائد او فى حالة وجود قصر بالحمل سيفصل المولد الكهرباء عن الحمل ويضىء الليد الاحمر الخاص بالاوفرلود مع العلم الليد قد يضىء لمدة 5 ثوانى اثناء بدء المولد ثم يطفىء..
ايقاف مولد الكهرباء كيبور KIPOR
افصل الحمل المتصل بالمولد ثم افصل كابل الحمل عن المولد
افصل مفتاح تششغيل المولد
اغلق صمام الوقود
الايقاف الطارىء لمولد الكهرباء كيبور KIPOR
اضغط على مفتاح الايقاف الطارىء للايقاف الفورى فى حالة الخطر
صيانة مولد الكهرباء كيبور KIPOR
صيانة دورية لمولد الكهرباء كيبور KIPOR قبل كل تشغيل وهى فحص فلتر الهواء ومستوى الزيت
صيانة دورية لمولد الكهرباء كيبور KIPOR كل شهر او 20 ساعة تشغيل وهى تغيير زيت المولد
صيانة دورية لمولد الكهرباء كيبور KIPOR كل 3 شهر او 50 ساعة تشغيل وهى تنظيف فلتر الهواء مع العلم لو الجو به غبار واتربة ستحتاج الى تنظيفه خلال فترة اقل من 3 شهور حسب كمية الاتربة
صيانة دورية لمولد الكهرباء كيبور KIPOR كل 6 شهور او 100 ساعة تشغيل وهى تغيير الزيت وتنظيف او اعادة ظبط البوجى او شمعة الاحتراق وتنظيف مانع الشرارة spark arrestorمنالكربون باستخدام فرشة وتنظيف فلتر الوقود
صيانة دورية لمولد الكهرباء كيبور KIPOR كل عام او 300 ساعة تشغيل وهى تنظيف خزان الوقود ومصفاة الوقود وفحص واعادة ظبط فتحة الصمام
صيانة دورية لمولد الكهرباء كيبور KIPOR كل عامين فحص خط الوقود وتغييره عند الضروره
تغيير زيت مولد الكهرباء كيبور KIPOR
قم بتفريغ الزيت القديم والمحرك متوقف ولكنه مازال ساخن لضمان سرعة تفريغ الزيت وذلك بفك عصا مقياس الزيت وفك صامولة تفريغ الزيت ثم قم باعادة ربط الصامولة جيدا ثم ملء الزيت الجديد واعادة عصا مقياس الزيت الى وضعها
صورة توضح معاينة مستوى الزيت
تنظيف فلتر الهواء لمولد الكهرباء كيبور KIPOR
قم بفتح الباب الجانبى ثم قم بفتح غططاء الفلتر واخراجه ثم قم بتنظيفه بالهواء المضغوط ثم اعده الى مكانه واغلق الباب ولا تقم باستخدام الجاز فى تنظيف الفتر لانه قابل للاشتعال ولاتشغل المولد بدون فلتر هواء حتى لايتلف
صورة توضح فك فلتر الهواء لتنظيفه
تنظيف البوجى او شمعة الاحتراق لمولد الكهرباء كيبور KIPOR
خطوات تنظيف البوجى او شمعة الاحتراق
- افتح الباب الجانبى
- قم برفع الغطاء عن البوجى او شمعة الاحتراق
- بمفتاح قم بفك البوجى او الشمعة
- قم بفحصه وتغييره ان كان هناك شرخ فى البورسليين وان كان سليم قم بتنظيفه بقطعة قماش نظيفة من اى رواسب ومظف الالكترود بفرشة سلك ثم تاكد من المسافة بين الاثنين الكترود تكون فى حدود 0.5-0.75 كللى وذلك باستخدام فيللر وهو عدد من الشرائط المعدنية بسمك معلوم لكل شريط, ثم قم باعادة ضبط المسافة عند الضرورة..
- قم بربط البوجى او الشمعة باليد ثم بالمفتاح نصف لفة للاحكام الربط
صورة توضح غطاء البوجى
صورة توضح البوجى بعد فك الغطاء
اعطال مولد الكهرباء كيبور KIPOR
عدم عمل المولد
تاكد من مستوى خزان الوقود واعد الملء عند الضرورة
تاكد من مستوى الزيت واعد الملء عند الضرورة
تاكد من فتح صمام الوقود
تاكد من عمل مفتاح التشغيل
تاكد من وجود شرر من البوجى وذلك بفكها وتججربتها
تاكد من وصول الوقود للمكربن وذلك بغلق صمام الوقود وفتح الصرف ويجب ان يخرج وقود من الصرف عند فتح الصمام
لايوجد خرج جهد مستمر
تاكد من فيوز الحماية بلوحة التحكم وقم بتغييره
عدم عمل الحمل
تاكد من اضائة الليد الاخضر بالمولد
تاكد من فصل الليد الاحمر الخاص بالاوفرلود وان كان مضىء قم بفصل المولد وفصل الحمل ومراجعة المشكلة بالحمل وهى اما قدرته اكبر من المولد او يوجد قصر بالحمل

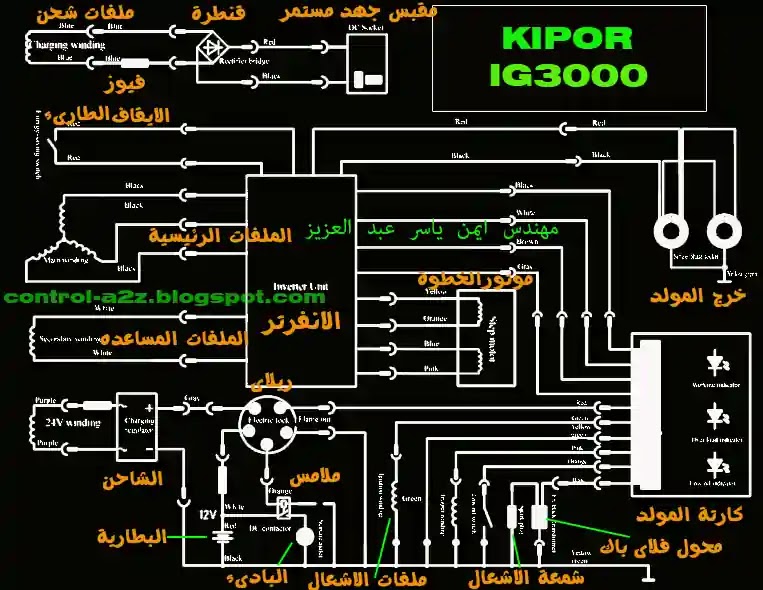

الدائرة الكهربية لمولد الكهرباء كيبور KIPOR
صورة توضح الدائرة الداخلية لمولد الكهرباء كيبور kipor ig3000
