شرح مقاومة الفرامل وفائدتها وطرق توصيلها بالانفرتر فى تطبيقات الاوناش والمصاعد والماكينات المختلفة
ماهى مقاومة الفرامل
هى مقاومة يتم توصيلها بالمرحلة الثانية للجهاز وهى الجهد المستمر وذلك لخفض قيمة الجهد المستمر اثناء الفرملة!
بفرملة المحرك يتحول الى مولد ويرد جهد على جهاز مغير السرعة وسينقل الجهد بواسطة دائرة العاكس او الترانزستور الى باص الجهد المستمر وسيرتفع قيمة الجهد المستمر بالجهاز لقيم كبيرة فسيفصل الجهاز لحمايته من التلف, لذا نقوم بتوصيل مقاومة لتفريغ الطاقة المرتدة من المحرك فى المقاومة كطاقة حرارية!
متى نحتاج الى المقاومة
- اذا كان عزم القصور الذاتى للحمل كبير ومطلوب ايقاف المحرك فى زمن صغير (اقل كثيراً من زمن الوقوف الحر)
- اذا كان تشغيل المحرك باكثر من سرعة ويستلزم حدوث تغيير سريع فى سرعة المحرك

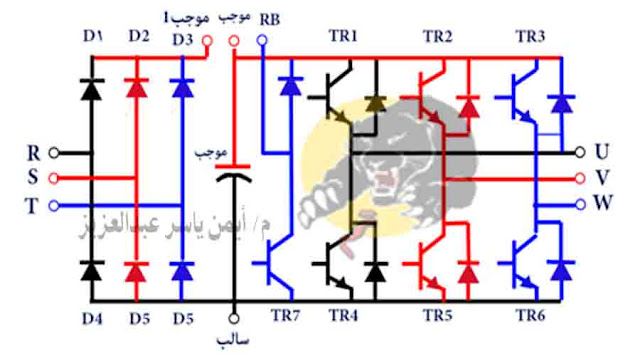

- يتم توصيل طرفى المقاومة بين الموجب و RB (RB=resistor brake اى مقاومة فرامل) حيث يقوم ترانزستور TR7 متصل بالطرف RB بتوصيل وفصل المقاومة بسالب الجهاز حيث يتم توصيل المقاومة لحظة الفرملة فقط كما اوضحنا كما انه لايتم توصيل المقاومة بصورة مستمرة ولكن بتردد معين!
توصيل مقاومة الفرامل
يتم توصيل طرفى المقاومة بالموجب و RB حيث ان RB هو ترانزستور داخلى بالانفرتر مسؤل عن توصيل وفصل المقاومة تبعا لظروف التشغيل وللبرمجة
لاحظ ان الدائرة السابقة مفصولة من ناحية الموجب وذلك بوجود الطرفين موجب و موجب1 حيث يتم عمل كوبرى بين النقطتين لتغلق الدائرة
السبب
فى ذلك هو توفير خيار لتوصيل ملف Dc choke توالى فى الدائرة حيث يتم
توصيله بين موجب وموجب1 وذلك لخفض التوافقيات المتولدة بواسطة مغير السرعة
واذا لم يستخدم يتم عمل كوبرى كالسابق!
- اذا لم تقم بعمل هذا الكوبرى فستكون الدائرة مفتوحة ولن يعمل الانفرتر
- يمكن ايضا استخدام وحدة فرملة وهى عبارة عن مقاومة وألية للفصل والتوصيل (ترانزستور خارجى) بالتالى توصل بين موجب وسالب الجهاز مباشرة
- يجب الدخول على اعدادات الجهاز وتفعيل مقاومة الفرامل بالترميز المناسب وهو يختلف من ماركة لاخرى كما يوجد ترميز اخر هام الا وهو معدل توصيل المقاومة Duty cycle حيث ان ترانزستور المقاومة يقوم بالتوصيل والفصل بتردد عالى chopper
