شرح نظرية عمل الريلاى ومكونات الريلاى من كويل ونقاط ثابتة ومتحركة وياى وطريقة عمله وشرح الفرق بين الريلاى الذى يعمل بجهد مستمر وجهد متردد من حيث التكوين وشرح تأثير توصيل جهد خاطىء على الريلاى
شرح نظرية عمل الريلاى ومكونات الريلاى
يعتبر الريلاى او الريليه احد اهم مكونات دوائر التحكم التقليدى, حيث يستخدم فى التوصيل والفصل الألى او اليدوى لدوائر التحكم على خلاف الكونتاكتور والذى يستخدم فى دوائر القوى او البور
تعريف الريلاى
هو جهاز كهرومغناطيسى يستخدم للتحكم فى توصيل او فصل الاحمال الصغيرة
استخدامات الريلاى
يستخدم بصورة اساسية كعازل بين اجهزة التحكم المبرمج او الكروت الالكترونية
وبين الاحمال الفعلية وذلك لحماية اجهزة التحكم من اى مشاكل تحدث للحمل
حيث تعمل اجهزة التحكم عادة ب 24 فولت وتعمل الكروت الالكترونية ب 5 فولت
او اقل اما الاحمال فتعمل بجهود اكبر
نظرية عمل الريلاى
عباره عن ملف او بوبينة او coil عند وصول تغذية له يولد مجال مغناطيسى يجذب ذراع متحرك مثبت عليه الجزء المتحرك لنقاط التوصيل فيقوم بعكس نقاطه بالتالى يقوم بغلق النقاط المفتوحة وفتح النقاط المغلقة
مكونات الريلاى
يتكون الريلاى من جزئين هو جسم الريلاى والقاعدة

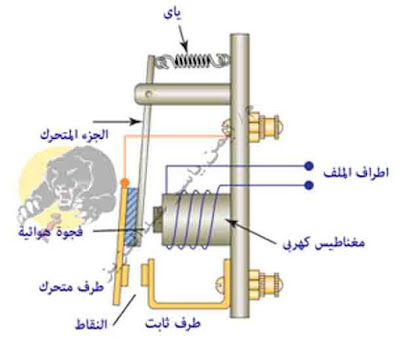

يتكون جسم الريلاى من ملف او بوبينة وهى مسؤلة عن توصيل وفصل الريلاى بمساعدة الياى, حيث يلف الكويل على قلب معدنى حيث يحوله الكويل الى مغناطيس عند وصول تغذية اليه وامامه الجزء المتحرك المثبت به الطرف المشترك للنقاط كما يوجد نقاط مفتوحة واخرى مغلقة وهى تعرف بالنقاط الثابته ويوجد ياى او سوستة بين النقاط المتحركة والملف الكهربى لاعادة النقاط الى وضعها الاصلى عند فصل الريلاى
قاعدة الريلاى يوجد بها فتحات لتثبيت ارجل الريلاى بها كما يوجد مسامير لتثبيت الاسلاك بها حيث تعمل قاعدة الريلاى كروزتة الطرف الاول لها هو ارجل الريلاى والطرف الثانى هو المسامير, والسبب فى ذلك هو تسهيل فك وتركيب الريلاى دون فك الاسلاك مما يحفظ الوقت والمجهود ويقلل نسبة الخطأ الن تم توصيل الاسلاك بصورة خاطئة
ويجب الانتباه ان فك الريلاى من القاعدة يعنى عدم وجود نقاط مغلقة متصلة بالاسلاك بالقاعدة لان القاعدة هى روزتة فقط كما تم الايضاح والريلاى هو الذى يحوى النقاط المغلقة
الفرق بين ريلاى الجهد المستمر والمتردد
الريلاى الذى يعمل بجهد متردد (جهد الملف او البوبينة) يكون مزود بحلقه نحاس (كما بالصوره) بجانب الملف فتعمل كملف ثانوى يتولد فيه جهد بزاويه 90 من الملف الابتدائى فيعمل على تثبيت المجال, ففى الوقت الذى يكون فيه جهد الموجه بصفر اى قوة المغناطيس بصفر يكون هناك جهد فى الحلقه يولد مجال وبالتالى لا يسقط المجال الى صفر فتظل النقاط مغلقه.
فى حالة عدم وجود الحلقة فان المرحل سيفصل ويوصل باستمرار مع قوة وضعف المجال اى مع زيادة وانخفاض الجهد المتردد مما يؤدى لتلف المرحل ميكانيكيا وكهربيا
توصيل جهد خاطىء للريلاى
- لو تم توصيل ملف او بوبينة يعمل بجهد مستمر بالخطأ بجهد متردد سيتذبذب المرحل اى يوصل ويفصل بتردد 100 هرتز –نظرياً- وقد يتلف الملف وذلك بسبب عدم وجود الحلقة النحاس
- اذا تم توصيل ملف او بوبينة يعمل بجهد متردد بالخطأ بجهد مستمر بنفس القيمة سيحترق الملف وذلك لان الجهد المتردد يقاومه مقاومة ومعاوقة الملف اما الجهد المستمر يقاومه مقاومة الملف فقط بالتالى يسحب تيار عالى ويحترق الملف!
