شرح مفصل ومدعم بالصور لريلاى توزيع الاحمال وشرح فكرة عمله واهميته فى الدائرة وطرق توصيله وانواعه والرفق بينهم مع شرح المخطط الزمنى لعمله
تعريف ريلاى توزيع الاحمال load sharing relay
هدف هذا الريلاى هو التبديل بين المحركات, حيث يوجد به اثنين نقطة مفتوحة وعند تشغيل الريلاى تغلق النقطة الاولى وعند فصل الريلاى تفصل النقطة الاولى وعند تشغيل الريلاى مرة اخرى تغلق النقطة الثانية وهكذا يتم التبديل بين النقاط فى كل مرة للتبديل بين المحركات فى كل مرة لضمان ان كل محرك عمل نفس عدد ساعات المحرك الاخر وايضا لاعطاء وقت كافى للمحرك لكى يبرد ويسمى احيانا ريلاى تبادلى!!
لاحظ ان النقطة تظل تعمل طالما كان الريلاى يعمل!
يستخدم عادة مع طلمبات الماء بمعنى يوجد اثنين طلمبة ماء يقوم الريلاى بالتبديل بينهم كلما انخفض ضغط او مستوى الماء, كما يستخدم بنفس الكيفية مع ضواغط الهواء او مع المولدنت
السبب فى اللجؤ لهذا الطريقة هو ان وجود طلمبة احتياطية لاتعمل سينتهى بها الحال بالتلف لذا يتم التبديل بين الطلمبة الاساسية والاحتياطية لضمان عدم تلفها بسبب (الركنة!)
توصيل الريلاى التبادلى
مثال ريلاى تبادلى من شنايدر
- ستلاحظ وجود طرفين للملف A1-A2
- ونقطة مفتوحة اولى 13-14
- ونقطة مفتوحة ثانية 23-24

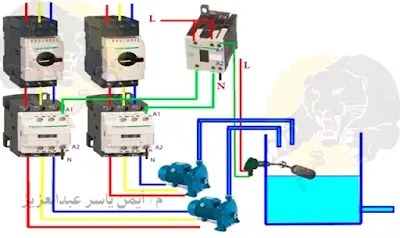

يتم استخدام عوامة مستوى او حساس ضغط لتشغيل وفصل ريلاى التبادل ويتم تشغيل كل طلمبة بواسطة نقطة مفتوحة من الريلاى
فى حالة انخفاض المستوى ستصل العوامة الجهد لملف الريلاى A1 فيعمل ويغلق النقطة الاولى فتعمل الطلمبة الاولى حتى وصول المستوى للقيمة المطلوبة فستفصل العوامة الريلاى بالتالى تفصل النقطة المفتوحة الاولى وتتوقف الطلمبة الاولى
فى حالة انخفاض المستوى مرة ثانية سيعمل الريلاى ولكنه سيغلق النقطة الثانية بالتالى تعمل الطلمبة الثانية حتى وصول المستوى فتفصل وهكذا يتم التبديل بين الطلمبات
- نفس الطريقة تستخدم لتشغيل اثنين ضاغط هواء بالتبادل بواسطة حساس ضغط•
- نفس الطريقة تستخدم لتشغيل اثنين مولد بالتبادل بواسطة اشارة من دائرة التحويل الالى ATS
- هناك انواع اخرى منه يكون له طرفى تغذية للريلاى منفصلة عن اشارة التبديل او التحكم او الوظيفة الاساسية (سمها كما شئت!)
يجب توصيل الجهد المناسب للريلاى ولن يعكس الريلاى النقاط!
يقوم الريلاى بتوصيل النقطة الاولى اذا كانت هناك اشارة تحكم واذا فصلت اشارة التحكم فصلت النقطة الاولى واذا جائت اشارة التحكم ثانية تعمل النقطة الثانية وان فصلت تفصل النقطة الثانية وهكذا
- قد تكون النقطتين منفصلتين او بينهم طرف مشترك!
- هناك انواع اخرى تكون بها وظيفة مساعدة, اشارة تحكم اخرى لتشغيل النقطتين معا وذلك فى حالة كان الحمل اكبر من قدرة محرك واحد وتستخدم مع الطلمبات-الضواغط-المولدات
فى حالة الطلمبات او الضواغط يتم توصيل حساس ضغط او مستوى اخر (قيمته اقل) بالتالى فى حالة عمله يعنى ان الحمل اكبر من الطلمبة فيتم توصيل اشارة هذا الحساس لنقطة التحكم المساعدة لتقوم بتشغيل النقطتين معا بالتالى يعمل الطلمبتين معا حتى يفصل حساس الضغط او المستوى المتصل بالنقطة المساعدة فتتوقف الطلمبة الثانية ويتم العمل طبيعيا
فى حالة المولدات يتم توصيل اشارة من ريلاى زيادة التيار فان زاد التيار الى 80-90% من تيار المولد ارسل ريلاى التيار اشارة للنقطة المساعدة لريلاى التبادل لتشغيل النقطتين معا اى تشغيل المولدين معا, وحين ينخفض التيار الى 20-40% يفصل ريلاى التيار بالتالى يفصل ريلاى التبادل النقطة الثانية ويعمل مولد واحد فقط
ويسمى الريلاى فى هذه الحالة ريلاى توزيع الاحمال Load sharing relay
- له نقط تغذية A1-A2 مثل اى ريلاى اخر بجهود 24 -48-220 فولت....
- له 2نقطة مفتوحة NO توصل كل نقطة بكونتاكتور تشغيل الطلمبتين المطلوب التبديل بينهم
توصيل ريلاى توزيع الاحمال
نقطة الوظيفة الاساسية main func B1-B3 توصل بحساس الضغط مثلا
عندما ينخفض الضغط يغلق حساس الضغط B1-B3 وهى نقطة الوظيفة الاساسية فيتم غلق النقطة الاولى للريلاى بالتالى تعمل الطلمبة الاولى حتى وصول الضغط للقيمة المطلوبة فيفتح حساس الضغط نقطته فتفصل الوظيفة الاساسية فتفصل النقطة الاولى فتتوقف الطلمبة الاولى
فى حالة انخفاض الضغط مرة اخرى ستصل اشارة لنقطة الوظيفة الاساسية لكن ستغلق هذه المرة النقطة الثانية فتعمل الطلمبة الثانية بدل الاولى وعكذا يتم التبديل بين الطلمبات فى كل مرة اى تم توزيع الحمل بين الطلمبات لذا يسمى بريلاى توزيع الاحمال!!
يوجد ايضا نقطة الوظيفة المساعدة help func هى B2-B3 توصل بحساس ضغط اخر مظبوط على قيمة اقل واذا غلق الحساس النقطة B2-B3 ستعمل الوظيفة المساعدة حيث يتنظر الريلاى زمن للتأكد من ثبات الاشارة ثم يقوم بتشغيل النقطة الثانية لتشغيل الطلمبة الثانية
كما اوضحنا تستخدم لتشغيل الطلمبتين معا فى حالة كان الحمل كبير (اى انخفاض الضغط بصورة كبيرة)
المخطط الزمنى لريلاى توزيع الاحمال
- بعض الانواع تكون شبه الريلاى العادى فتتكون من ريلاى وقاعدة
- بعض الانواع تكون بها لليد لبيان عمل النقطة الاولى او الثانية
- بعض الانواع يكون بها مفتاح اختبار يدوى
- ليس شرط ان تكون الوظيفة الاساسية نقطتين يتم غلقهم لتفعيل الوظيفة فيمكن ايضا ان تكون الوظيفة الاساسية نقطة بوصول جهد مناسب اليها يعمل الريلاى (عادة نفس جهد الملف)
