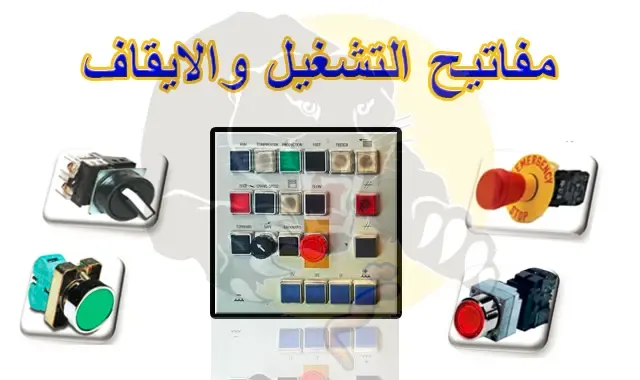

شرح تفصيلى لمفاتيح التشغيل والايقاف البوش بوتن والسيلكتور والايقاف الطارىء ومفتاح القدم والفتيس والمفاتيح اللاسلكية وشرح نظرية العمل والتكوين وكيفية اختيار المفتاح مع كثير من الملاحظات من الخبرة العملية
مفتاح البوش بوتن push button
مفتاح البوش بوتن سمى بهذا الاسم لانه يعمل اذا دفعته بيدك, ويوجد منه ثلاث انواع طبقا لنوع النقطة الموجودة به مغلقة ام مفتوحة ام مغلقة ومفتوحة
انواع مفتاح البوش بوتن
- مفتاح بوش بوتن تشغيل
- مفتاح بوش بوتن ايقاف
- مفتاح بوش بوتن تشغيل/ايقاف
مفتاح تشغيل بوش بوتن
يكون لونه عادة اخضر ويحتوى على نقطة مفتوحة, بالضغط على المفتاح يغلق النقطة وبرفع اصبعك عنه تعود النقطة الى وضعها الاصلى مفتوح بفضل الياى
مفتاح ايقاف بوش بوتن
يكون لونه عادة احمر ويحتوى على نقطة مغلقة, بالضغط على المفتاح يفتح النقطة وبرفع اصبعك عنه تعود النقطة الى وضعها الاصلى مفتوح بفضل الياى
مفتاح بوش بوتن تشغيل/ايقاف
به نقطتين نقطة مغلقة ونقطة مفتوحة, بالضغط عليه يفتح النقطة المغلقة اولا ثم يغلق النقطة المفتوحة وبرفع اصبعك تعود النقاط لوضعها الاصلى مغلق بفضل الياى
انواع مفتاح البوش بوتن تبعا لوضع النقاط
يوجد نوعين من مفتاح البوش بوتن تبعا لوضع النقاط
- مفتاح بوش بوتن لحظى
- مفتاح بوش بوتن دائم
مفتاح بوش بوتن لحظى momentary push button
مفتاح لحظى اى طالما انت ضاغط عليه فهو عاكس اوضاع نقاطه وبمجرد رفع يدك تعود النقاط لوضعها الطبيعى كالمثال السابق وهذا هو النوع الشائع والافضل فعند انقطاع الكهرباء يقف المحرك وعند عودتها مرة اخرى لن يعمل المحرك حتى يتم الضغط على زر التشغيل مرة اخرى
مفتاح بوش بوتن دائم maintain push button
مفتاح بوش بوتن دائم عند الضغط عليه يعكس نقاطه وتظل كذلك بعد ان ترفع يدك عنه, ولاعادة النقاط لوضعها الطبيعى يجب ان تضغط عليه مره اخرى.
غير شائع وهناك خطورة فى استخدامه مع المحركات فبعد انقطاع الكهرباء وعودتها يعمل المحرك تلقائيا مما قد يسبب الحوادث لاقدر الله لذا يجب الحذر عند استخدامه
انواع مفتاح البوش بوتن تبعا لامكانية تغيير النقاط
يوجد نوعين لمفتاح البوش بوتن من حيث امكانية تغيير النقاط
- مفتاح بوش بوتن مطبوخ
- مفتاح بوش بوتن بنقاط قابلة للتغيير والاضافة
مفتاح بوش بوتن مطبوخ
يوجد مفتاح بوش بوتن مطبوخ (لحظى او دائم ) اى ان المفتاح والنقاط جزء واحد, وفى حالة تلف نقطة لايمكن تغييرها بل يغير المفتاح بالكامل وعادة يحتوى على نقطة مفتوحة واخرى مغلقة ويخرج منه 4 اطراف, واحيانا يكون هناك طرف مشترك للنقاط بالتالى يخرج 3 اطراف فقط , ويوجد باللون الاخضر او الاحمر وباشكال واحجام متنوعة, مع العلم عند الضغط على المفتاح قليلا يفصل النقطة المغلقه اولا ثم اذا ضغطنا بالكامل يوصل النقطة المفتوحه (الفصل قبل التوصيل)
مفتاح بوش بوتن بنقاط قابلة للتغيير والاضافة
يوجد مفتاح بوش بوتن لحظى او دائم به نقاط (لقم) قابلة للفك او التغيير, حيث يمكن تركيب حتى ثلاث لقم بجانب بعض ويمكن ايضاً تركيب لقمتين فوق بعضهما ويتم تركيب النقاط حسب الحاجة مغلقة او مفتوحة, ولو النقط بجانب بعض تفعل معا ولو النقط فوق بعض تفعل اولاً النقطة الاقرب للمفتاح
- النقطة المغلقة NC لونها احمر والنقطة المفتوحة NO لونها اخضر ترقيم النقطة المغلقة 1-2 وترقيم النقطة المفتوحة 3-4
- يوجد بكل نقطة جزء بارز عند الضغط على المفتاح يضغط على هذا الجزء فينعكس وضع النقاط ولون الجزء اخضر او احمر تبعا لنوع النقطة مغلقة ام مفتوحة
- يوجد نقاط مفردة ونقاط مزدوجة اى نقطتين من نفس النوع معا كوحدة واحدة اما الاثنتين مفتوحتين 2 NO او الاثنتين مغلقتين 2 NC
انواع مفاتيح البوش بوتن تبعا للمادة المصنوع منها
- مفتاح بوش بوتن بلاستيك
- مفتاح بوش بوتن معدن
نقاط هامة حول مفاتيح التشغيل والايقاف البوش بوتن
- هناك مفاتيح مزودة بمصباح بيان بداخلها سواء لليد او مصباح تنجستين صغير
هناك مفاتيح مصنوعه من البلاستيك واخرى من المعدن
هناك نقاط (لقم) ذا حجم صغير نسبياً وتستخدم فى حالة كانت المسافة صغيرة (العمق) بين باب اللوحة والمكونات بداخل اللوحة بالتالى اذا تم تركيب لقم عادية (حجم كبير نسبياً) فقد لا يغلق الباب بسبب صد النقطة فى المكونات الداخلية....
هناك 3 احجام مختلفه من المفاتيح 16 مللى – 22 مللى – 30 مللى وهى تمثل قطر المفتاح, مع العلم ان القطر الشائع هو 22 مللى - هناك انواع تسمح بتركيب ثلاث نقاط فوق بعض ونقطتين بجانب بعض وهناك انواع تسمح بتركيب نقطتين فوق بعض وثلاث بجانب بعض!
- مفتاح التشغيل باللون الاخضر ورأس المفتاح غاطس اى فى مستوى الحلقة السوداء بالتالى يجب الضغط عليه بأصبعك لتفعيله والسبب فى ذلك هو منع التشغيل الخاطىء اذا اصطدم شىء بالمفتاح!, على خلاف مفتاح الايقاف والذى يكون رأس المفتاح بارز لتسهيل الايقاف
تركيب مفاتيح التشغيل والايقاف البوش بوتن
يتكون المفتاح من رأس وقاعدة ونقاط او لقم!!
اختيار مفتاح البوش بوتن push button
يتم اختيار المفتاح بناء على عدد من العوامل
- مفتاح تشغيل (لونه اخضر) ام ايقاف (لونه احمر) ؟ (النقاط وضع طبيعى مغلق NC ام وضع طبيعى مفتوح NO) أم مفتاحين معاً كوحدة واحدة؟
- النقاط الاضافية المطلوبة وحالتها مغلقة ام مفتوحة (ممكن تحتاج مفتاح تشغيل NO وتحتاج معه لقمة او نقطة اضافية مغلقةNC او مفتوحة NO)
- اقصى تيار وجهد للنقاط؟
- حجم النقاط قياسى ام حجم مصغر؟
- مطبوخ ام نقاط قابلة للتغيير ؟
- قطر المفتاح 16-22-30 مللى ؟ (يجب ان يكون قطر المفتاح مناسب للفتحة الموجودة بلوحة التحكم!!) القطر الشائع هو 22 مللى
- لحظى ام دائم ؟
- به مصباح بيان ام بدون؟ تنجستين ام لليد؟
- مصنوع من البلاستيك ام المعدن؟
- درجة الحماية ضد دخول السوائل والجسيمات الغريبة IP ؟
- مصنع طبقا للمواصفات الاوروبية IEC ام الامريكية NEMA؟ (هذا السؤال ليس بذى اهمية اذا قمت بالاجابة على الاسئلة السابقة!)
ملحوظة
درجة حماية المفتاح من الماء والاتربة تكون عادة 60 او 61 او 66 IP60/61/66 , وهى درجة حماية رأس المفتاح الظاهر خارج اللوحة, اما درجة حماية نقاط المفتاح فهى تكون عادة 20 IP20
المفتاح السيلكتور Selector
يستخدم المفتاح السيلكتور للتوصيل او للفصل مثله مثل مفتاح البوش بوتن push button والاختلاف الوحيد بينهم هو ان المفتاح السيلكتور يفعل بادارة المفتاح يمين او يسار على خلاف مفتاح البوش بوتن الذى يفعل بدفع الزر للداخل
يوجد منه نوعين, نوع مطبوخ ونوع القابل لتركيب او فك النقاط وهذا هو الشائع
انواع المفتاح السلكتور
يوجد منه ثلاث انواع من حيث الحفاظ على الوضع
- مفتاح سيلكتور دائم اى بادارة المفتاح الى اليمين يثبت على هذا الوضع حتى تقوم بادارته للوضع الاصلى
- مفتاح سيلكتور لحظى اى بادارة المفتاح لليمين يعود الى وضعه الاصلى بمجرد ان تتركه بفضل الياى الموجودة بداخله
- مفتاح سيلكتور به وضع دائم ووضع لحظى, مثلا فى اتجاه اليمين يكون دائم ويجب اعادته يدويا وفى اتجاه اليسار يكون لحظى ويعود بفضل الياى
انواع المفتاح السلكتور تبعا لعدد الاوضاع
- مفتاح سلكتور وضعين
- مفتاح سلكتور ثلاث اوضاع
يوجد منه مفتاح باكثر من وضع واقل حاجة وضعين ويوجد ايضا مفتاح ثلاث اوضاع او اربع اوضاع وتكون زاوية الدوران 45 درجة او 60 درجة
مفتاح سيلكتور وضعين
الوضع الطبيعى جهة اليسار بتحريك المفتاح جهة اليمين يتم عكس حالة النقاط وبعودة المفتاح الى اليسار مرة اخرى تعود النقاط الى وضعها الاصلى
مفتاح سيلكتور ثلاث اوضاع
وضع الفصل فى المنتصف وبتحريكه لليمين تنعكس النقطة الموجودة فى هذا الوضع وبتحريكه للمنتصف تفصل النقطة وبتحريكه لليسار تنعكس النقطة الموجودة جهة اليسار وبتحريكه للمنتصف تفصل النقطة وهكذا
هناك مفاتيح تكون زاوية الدوران 60 درجة ولن تفرق فى شىء!
رموز المفتاح السيلكتور بالكتالوج catalogue
- لو خطين يبقى المفتاح وضعين, لو ثلاث خطوط يبقى المفتاح ثلاث اوضاع
- لو المفتاح وضعين وفيه سهم يبقى المفتاح لحظى واذا لم يكن هناك سهم يبقى المفتاح دائما
- لو المفتاح ثلاث اوضاع وبه سهمين يبقى المفتاح لحظى ولو به سهم واحد جهة اليسار او اليمين يبقى هذه الجهة لحظية والجهة الاخرى دائمة وان لم يكن هناك اسهم يبقى المفتاح دائم
خطوات عمل السلكتور
لو المفتاح ثلاث اوضاع وتم تركيب ثلاث لقم بجانب بعض
- لو المفتاح فى الوضع صفر تكون النقطة الوسطى معكوسة واليمنى واليسرى على وضعهم الطبيعى
- لو المفتاح جهة اليمين تفصل النقطة الوسطى وتنعكس النقطة اليمنى
- لو المفتاح جهة اليسار تفصل النقطة الوسطى وتنعكس النقطة اليسرى
نقاط هامة حول السلكتور
- هناك انواع تسمح بتركيب ثلاث نقاط فوق بعض ونقطتين بجانب بعض وهناك انواع تسمح بتركيب نقطتين فوق بعض وثلاث بجانب بعض, وستفعل اولاً النقطة الاقرب للمفتاح
- النقاط قد تكون مفردة (مفتوحة او مغلقة) او مزدوجة اى نقطتين معا (مفتوحتين او مغلقتين) وهى نفسها نقاط المفتاح اللحظى..
- اذا كان المفتاح به مصباح بيان فان اقصى عدد للنقاط بجانب بعض هو نقطتين فقط والنقطة الوسطى تكون خاصة بتوصيل المصباح!
- هناك مفاتيح مثل كالون الباب لها مفتاح لتشغيل او فصل النقاط وتستخدم لمنع الاشخاص الغير مرخص لهم بتشغيل المفتاح لبدء معدة ما او لادخال معدة ما لوضع الصيانة او لاعادة تهيئة الماكينة reset بعد الضغط على مفتاح الايقاف الطارى
- هناك مفتاح سيلكتور من البلاستيك واخر من المعدن
- هناك مفتاح سيلكتور ذا رأس طويل نسبيا extended lever واخر قياسى
- هناك مفتاح سيلكتور بمصباح بيان واخر بدون
- هناك مفتاح سيلكتور مثل قفل الباب وقد يكون مطبوخ او بلقم قابلة للفك
- هناك مفاتيح تعمل بالبصمة
تركيب المفتاح السيلكتور
يتكون المفتاح السلكتور من الرأس والقاعدة والنقاط!!
كيفية اختيار المفتاح السيلكتور
يتم اختيار المفتاح السيلكتور بناء على عدد من العوامل
- عدد الاوضاع على الاقل وضعين
- نوع المفتاح لحظى ام دائم
- عدد النقط ونوعها مغلقه ام مفتوحه
- اقصى تيار وجهد للنقاط؟
- نوع المادة المصنوع منها من البلاستيك ام المعدن؟
به لمبة بيان ام بدون؟ تنجستين ام لليد؟ - ذراع قياسى ام ممتد؟ standard lever or extended
- قطر المفتاح 16 مللى ام 22 مللى ام30 مللى ؟ والشائع هو 22 مللى
- درجة الحماية ضد الماء والاتربة؟
ملحوظة
يتم تفتيح مكان المفتاح فى لوحة التحكم باستخدام بونطة شنيور تسمى بونطه كوب (كوبايه) وقطرها يكون اكبر قليلا من قطر المفتاح..مثلا مفتاح 22 مللى نستخدم بونطه كوبايه 25 مللى
البونطه الكوبايه عباره عن بونطه على شكل اسطوانه (ومن هنا جاء الاسم كوبايه) قطر البونطه هو قطر الاسطوانه ولها فى المنتصف بونطه ارتكاز تسمى دليل وهى تمثل مع الكوبايه وحده واحده ويجب قبل البدء تعليم المكان المطلوب بواسطة اجنة مسمار او زومبة علام ليرتكز على هذا المكان دليل البونطة لضمان عدم ترحيل البونطة اثناء الثقب!!
مفتاح الايقاف الطارىء
هو مفتاح ايقاف به نقطة او نقطتين وضع طبيعى مغلق وهو مخصص للايقاف الطارىء بالتالى يتم تصميم شكله ليكون ظاهر وملفت للعيان وعادة يكون لون المفتاح احمر وعلبة المفتاح اصفر وهما اكثر لونين جاذبين للعين البشرية , شكل المفتاح يكون مخروطى بما يشبه المشروم (فطر المشروم والذى بدوره يشبه الشمسية)
حجم المفتاح يكون كبير واكبر كثيرا من المفاتيح العادية لتسهيل رؤيته فضلا عن تسهيل الضغط عليه براحة اليد كما انه مفتاح دائم بالضغط عليه يعكس نقاطه فيفصل النقاط المغلقة ويظل على هذا الوضع الى ان يتم اعادته لوضع التشغيل مرة اخرى بادارة رأس المفتاح عكس عقارب الساعة
توجد انواع منه لاتعود لوضع التشغيل الا اذا تم ادخال مفتاح كمفتاح الشقة لعمل اعادة تهيئة للمفتاح
مفتاح العصا او الفتيس joy stick
يوجد منها مفاتيح باكثر من اتجاه فاذا تم تحريك العصا فى اتجاه يتم عكس حالة النقاط الموجودة بهذا الاتجاه وهكذا
مفاتيح دواسة او قدم pedal switch
بالضغط على المفتاح بالقدم يعكس نقاطه وبرفع القدم تعود النقاط لوضعها الاصلى ويوجد به نقاط وضع طبيعى مفتوح واخرى وضع طبيعى مغلق وعدد النقاط يختلف من نوع لاخر
مفاتيح لاسلكية wireless switch
حيث يعمل المفتاح كمرسل transmitter , بالضغط عليه يقوم بارسال اشارة لاسلكية عبارة عن موجات صوتية radio wave ويوجد معه مرحل خاص يعمل كمستقبل حيث يستقبل الاشارة الموجية radio wave وبقوم بعكس حالة نقاطه
علب المفاتيح
يوجد علب للمفاتيح بمقاسات مختلفة واعداد مختلفة للمفاتيح وايضا بدرجات حماية مختلفة ضد الماء والاتربة IP , كما يوجد علب من البلاستيك واخرى من المعدن
