شرح تفصيلى لريلاى الدليل الجبرى والفرق بينه وبين الريلاى التقليدى مع شرح مكونات الريلاى وبيانات الريلاى ورمز الريلاى بالمخططات الكهربية وشرح اهمية وجوده وكيف انه اكثر امنا من الريلاى العادى فى كثير من التطبيقات



ريلاى الدليل الجبرى

ريلاى الدليل الجبرى هو اكثر امانا من الريلاى العام general purpose relay حيث صمم للتغلب على مشاكل الريلاى العام ويسمى احيانا ريلاى الامان safety relay ولكنى افضل اسم ريلاى الدليل الجبرى لعدم الخلط بينه وبين ريلاى الامان والمستخدم بدوار الامان



عيوب الريلاى العام (ريلاى الاغراض العامة)

الريلاى العام عادة تكون نقاطه عبارة عن طرف مشترك ونقطة مغلقة ونقطة مفتوحة
نتيجة التوصيل والفصل المتكرر وتغير درجة الحرارة قد يحدث ان تنكسر الجزء المتحرك بالتالى ستسقط بين النقطة المفتوحة والمغلقة بالتالى تصل بينهم دائما مما يسبب ايضا مشاكل بدائرة التحكم ويكون صعب اكتشافها..
نتيجة التوصيل والفصل المتكرر وحدوث شرر بين النقاط contact فقد يؤدى ذلك للالتحام الطرف المتحرك بالطرف الثابت او التحام طرفى النقطة المفتوحة فتظل مغلق...


يوجد انواع الريلاى العام تكون نقاطه من النوع ST=single through (لا يوجد طرف مشترك بين النقطة المفتوحة والمغلقة) بالتالى يتغلب على مشكلة التلامس عند انكسار طرف متحرك لكنه لايتغلب على مشكلة التحام النقطة المفتوحة....
حين يعمل الريلاى يعكس من وضع نقاطه اى تغلق النقطة المفتوحة وتفتح النقطة المغلقة (نقطة مغلقة ونقطتين مفتوحتين)
نتيجة الفصل والتوصيل المتكرر وحدوث شرر بين النقاط قد يؤدى للالتحام النقطة المفتوحة بالطرف المتحرك بالتالى تظل مغلقة حتى بعد فصل الريلاى
بعد فصل الريلاى ستعود النقطة المغلقة لوضعها الطبيعى مغلق على الرغم من ان النقطة المفتوحة تظل مغلقة لانها التحمت ببعض!

العيوب السابقة تسبب مشاكل فى دائرة التحكم ويكون صعب اكتشاف سبب المشكلة وتؤدى ايضا لتعريض سلامة المعدة او الاشخاص للخطر حيث ان النقطة المغلقة للريلاى عادة تستخدم كأشارة تغذية عكسية لجهاز التحكم PLC لمعرفة حالة الحمل يعمل ام متوقف او تستخدم لتشغيل مصباح بيان الايقاف مما يعطى معلومة خاطئة للمشغل ان الحمل توقف بالتالى قد يعرض حياة المشغل للخطر ايضا قد تسبب تلف للمعدة حيث يظل الحمل يعمل وجهاز التحكم يظن انه متوقف فقد يقوم جهاز التحكم بتشغيل ريلاىة اخرى بالمعدة لايجب ان تعمل مع عمل الحمل الاول مما يسبب مشاكل فى العملية الانتاجية واحيانا تلف ميكانيكى للمعدة, ناهيك ان كان الريلاى يستخدم فى جزء حساس من الدائرة مثلا دائرة تحويل ألى ATS للتبديل بين مصدرى كهرباء, مثلا النقطة المغلقة تستخدم لتشغيل ملامس المولد والنقطة المفتوحة تستخدم لتشغيل ملامس المصدر ولا يجب ان يعملا فى وقت واحد بالتالى التحام النقاط سيجعلهم يعملا فى وقت واحد (فى حالة عدم وجود انترلوك بين الملامسين) ويؤدى ذلك الى حدوث قصر...

وهذا كما تم التنويه يسبب الكثير من المشاكل بدائرة التحكم ويكون من الصعب فى الدوائر الكبيرة الوصول لسبب المشكلة, ناهيك ان ذلك قد يتسبب بقصر او بحوادث – لاقدر الله- فى بعض الدوائر..

ريلاى الدليل الجبرى Positive guided contact

تصميم هذا الريلا هو تصميم خاص كالتالى

• نقاط ريلاى الدليل الجبرى تكون دائما من نوع ST=single through (لا يوجد طرف مشترك بين النقطة المفتوحة والمغلقة)
• يوجد دليل جبرى على كل النقاط المتحركة ففى حالة التحام النقطة المفتوحة فعند فصل الريلاى لن تعود النقطة المغلقة لوضعها الاصلى مغلق بفضل الدليل الجبرى, مما يمنع حدوث مشاكل بالتحكم ويسهل تحديد سبب المشكلة ويكون اكثر امناً
• يوجد واقى او عازل بين كل نقطة واخرى بالتالى يمنع حدوث تلامس بين النقاط بسبب كسر احد الاجزاء المتحركة مثلا

عادة يكون هذا الريلاى على شكل مستطيل, ويسمى احيانا بريلاى الامان safety relay ولكنى افضل ان اسميه ريلاى الدليل الجبرى Positive guided contactوذلك لضمان عدم الخلط بينه وبين ريلاى الطوارىء emergency relay والمستخدم فى دوائر الايقاف الطارىء للماكينات والمعدات حيث يطلق عليه ايضاً ريلاى الامان safety relay

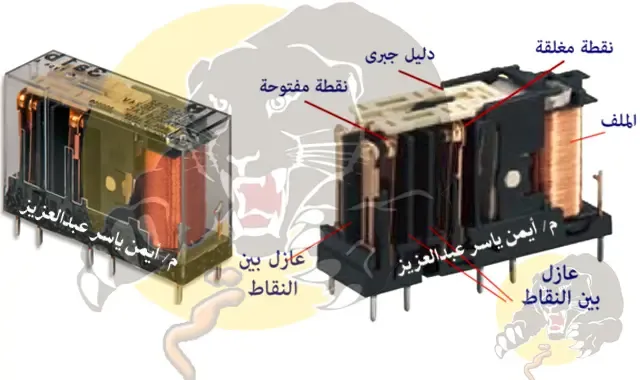

فى الصورة ريلاى امان به دليل جبرى للنقاط المتحركة positive guided contact ويكون شكله مميز فيكون على شكل مستطيل ومن اعلى يمكنك رؤية قطعة من البلاستيك تربط بين النقاط المتحرك

كما بالصورة تم توصيل النقاط المتحركة بقطعة من البلاستيك فلو حدث التحام لاحد النقاط تمنع القطعة البلاستيك تغيير وضع باقى النقاط فلاتعود النقاط لوضعها الاصلى بفضل الدليل الجبرى بالتالى النقطة الملتحمة تكون مغلقة والنقطة المغلقة تظل مفتوحة بفضل الدليل الجبرى (لما لم يستخدم قطعة من المعدن بدل البلاستيك؟؟؟ خخخخخ)



ريلاى امان به نقاط فصل مزدوج double break contact

النقاط من النوع الفصل المزدوج, ففى حالة التحام طرف من النقطة المفتوحة فان الدليل الجبرى يمنع عودة النقطة المغلقة لوضعها الاصلى بعد فصل الريلاى بالتالى تظل مفتوحة (بمسافة 0.3 مللى على الاقل)

يكون اكثر امانا من نقاط الفصل الاحادى single break contact فاذا التححم طرف من النقطة المفتوحة فبفصل الريلاى ستفصل النقطة بفضل الطرف الاخر الغير ملتحم لانه فصل مزدوج على خلاف الفصل الاحادى اذا التحم طرف فان الطرف الاخر متصل بالنقطة بالتالى تصبح النقطة مغلقة مما يبب الكثر من المشاكل

بهذه الطريقة تم توفير الحماية ضد غلق النقطة المفتوحة والمغلقة فى وقت واحد سواء بسبب كسر الطرف المتحرك او التحام النقاط!



مقارنة بين الريلاى العام  وريلاى الدليل الجبرى



الصورة توضح عدم حدوث تلامس عند كسر النقطة المتحركة بفضل الواقى بين النقاط, وايضا عدم عودة النقطة المغلقة لوضعها الطبيعى بعد فصل التغذية عن الملف فى حالة التحام النقطة المفتوحة بفضل الدليل الجبرى على عكس الريلاى العام

بيانات الريلاى relay name plate

يسجل على الريلاى البيانات المعتادة من جهد الملف وتيار النقاط وترقيم النقاط والملف بالاضافة الى انك ستجد الدليل الجبرى موجود برمز النقاط للاشارة الى انه ريلاى بدليل جبرى للنقاط



كما ستجد بشمال الصورة رمز نقاط الريلاى العادى ورمز نقاط ريلاى الدليل الجبرى ويجب عدم الخلط بينهم وعدم استبدال ريلاى الدليل الجبرى بريلاى عام وهذا للاسف هو خطأ شائع يقع فيه كثير من المهندسييت والفنيين فهم يظنون خطأ ان الفرق بينهم هو الشكل فقط وهذا كلام عارى تماما من الصحة كما اوضحنا
