شرح تفصيلى لطريقة رسم ومحاكاة دائرة التحكم فى محرك من مكان واحد ببرنامج اوتوميشن استوديو Automation studio 6.0 مع شرح الخطوات كاملة بالصور التوضيحية وذلك حتى تكون لديك الاساسيات الكافية لرسم وتنفيذ اى دائرة تحكم الى بالبرنامج وتكون قادراً على عمل محاكاة لها بكل سهولة ان شاء الله
برنامج اوتوميشن استوديو Automation studio 6.0
اشهر واقوى برنامج لرسم ومحاكاة دوائر التحكم الالى فى المحركات لما يحتويه من امكانيات هائلة ومكتبات كثيرة سواء لعناصر التحكم الالى الكهربية او النيوماتيكية تبعا للتصميم المطلوب
رسم دائرة التحكم فى محرك من مكان واحد
تنقسم اى دائرة تحكم ألى الى قسمين
- دائرة التحكم وهى خاصة بجميع عناصر التحكم من مفاتيح ومؤقتات وكويل الريليه او الكونتاكتور وتعمل بجهد التحكم والذى يكون اقل من جهد القوى حيث يكون عادو 24-48-110-220 فولت, ودائرة التحكم تختلف من دائرة للاخرى تبعا للتطبيق المطلوب
- دائرة القوى او البور ومن اسمها هى دائرة خاصة بتوصيل البور وجهد القوى عادة 220 فولت او 380 فولت وتشمل الدائرة القاطع والاوفرلود والمحرك وهى شبه ثابتة فى كثير من التطبيقات ولايوجد بها اختلافات كثيرة
يوضح الرسم التالى دائرة التحكم فى محرك من مكان واحد مع مصابيح الاشارة
شرح دائرة القوى
كهرباء ثلاثة فاز تتصل بقاطع للحماية ومنه الى كونتاكتور للتحكم فى المحرك ومنه الى اوفرلود لحماية المحرك ثم تصل الكهرباء او البور الى المحرك ثلاثى الاوجه
شرح دائرة التحكم
- محول كنترول يحول جهد 220 فولت الى 24 فولت لذا يتصل الملف الابتدائى الى L3/N وطرفى الملف الابتدائى يغذى دائرة التحكم حيث يتصل طرف المحول بال\طرف الثانى A2 للكونتاكتور ولمصابيح البيان ويتصل طكرف المحول الى دخل النقطة المغلقة للاوفرلود لضمان فصل جهد التحكم فى حالة الاوفرلود لضمان ايقتف المحرك حتى لايحترق
- يتم توصيل النقطة المغلقة للاوفرلود توالى مع مصباح ايقااف NC توالى مع مفتاح تشغيل NO الى كويل الكونتاكتور, ويجب توصيل نقطة مفتوحة من الكونتاكتور توازى مع مفتاح التشغيل كنقطة تعويض لاتش LATCH
- يتم استخدام نقطة مفتوحة NO من الكونتاكتور لتشغيل مصباح بيان التشغيل وهو مصباح اخضر
- يتم استخدام نقطة مغلقة NC من الكونتاكتور لتشغيل مصباح بيان التشغيل وهو مصباح اخضر
شرح دائرة التحكم فى محرك من مكان واحد
عند الضغط على مفتاح تشغيل يصل جهد التحكم لكويل الكونتاكتور فيعمل ويعكس نقاطه بالتالى يصل جهد البور للمحرك فيدور وايضا تغلق النقطكة المساعدة المفتوحة للكونتاكتور فيضى مصباح بيان التشغيل بضوء اخضر ساطع وبرفع يدك عن مفتاح التشغيل يظل الكونتاكتور يعمل بفضل نقطة التعويض المتصلة توازى مع المفتاح لانها اصبحت مغلقة
بالضغط على ايقاف ينقطع جهد التحكم عن كويل الكونتاكتور فيفصل بالتالى يفصل المحرك وايضا تعو النقاط المساعدة للكونتاكتور لوضعها الاصلى فتفصل المصباح الاخضر ويضىء مصبا الايقالف الاحمر وهكذا
رسم دائرة التحكم فى محرك من مكان واحد ببرنامج Automation studio 6.0
- افتح برنامج اوتوميشن استوديو Automation studio 6.0بالضغط على ايقونة البرنامج من سطح المكتب
- اضغط على مشروع جديد NEW PROJECT ستظهر لك نافذة بها عدد من القوالب TEMPLATE قم باختيار قالب Electro NEMA ANSI template

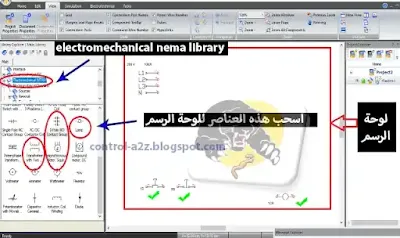

- فى الجانب الايسر للبرنالمج اضغط على مكتبة العناصر الكهروميكانيكية Electromechanical NEMA
- قم بسحب العناصر المطلوبة الى لوحة الرسم مثل مفتاح الايقاف ومفتاح التشغيل وكويل الكونتاكتور ومحول التحكم ومصباح البيان وجهد البور والمحرك
- قم بالضغط على المكتبة الفرعية بور POWER ثم المكتبة PROTECTION سيظهر عدد من العناصر قم باختيار القاطع والاوفرلود وسحبهم الى لوحة الرسم
- قم بالضغط على المكتبة الفرعية كنترول control ثم المكتبة نقاط الريليه relay contact سيظهر عدد من العناصر قم باختيار نقطة مفتوحة واخرى مغلقة وسحبهم الى لوحة الرسم (سنحتاج الى 2 نقطة مفتوحة و2 نقطة مغلقة)
- عند ادراج النقطة المفتوحة او المغلقة تظهر قائمة بها اسامى اى كويل بالرسم تقوم بختيار الكويل المراد ربطه بالنقطة ولدينا هنا كويل واحد اى كونتاكتور واحد
- قم بتغيير لو مصباح الى الاخضر اى مصباح تشغيل ولون المصباح الاخر الى الاحمر اى مصباح ايقاف
- قم بتعيين جهد الملف الابتدائى والنهائى للمحول 220/24
- قم بالتوصيل بين العناصر باستخدام قائمة الاسلاك مع ملاحظة استخام اسلاك البور ثلاثة فاز فى دائرة البور للتوصيل بين المحرك والكونتاكتور والاوفرلود ومصدر الكهرباء الثلاثى, واستخدام اسلاك توصيل الكنترول احادية الوجه لتوصيل دائرة التحكم مع مراعاة ان اطراف التوصيل لكل عنصر تكون باللون الاحمر وتتحول للاسود بعد توصيلها بنجاح
بعد الانتهاء قم بالضغط على زر بدء المحاكاة ببرنامج Automation studio 6.0 حيث يتحول الرسم باللون الاخضر, قم بالضغط على زر التشغيل بالرسم ستجد المحرك يعمل وباللون الاخضر وسيضىء مصباح التشغيل قم بالضغط على زر ايقاف بالرسم سيفصل المحرك وستضىء مصباح الايقاف باللون الاحمر
