شرح واجهة برنامج محاكاة الدوائر proteus لرسم ومحاكاة الدوائر الالكترونية وشرح اهم اوامر البرنامج وكيفية التعامل معه وطريقة رسم ومحاكاة الدوائر الالكترونية
شرح واجهة تطبيق برنامج بروتس proteus
تتكون واجهة تطبيق برنامج بروتس proteus لرسم ومحاكاة الدوائر الالكترونية من
- Menu bare شريط القوائم
- Tool bare شريط الادوات
- الوسائط الرئيسية
- measure tools أدوات القياس
- drawing tools أدوات الرسم
- Edit window نافذة التحرير او الرسم
- Device إدراج العناصر
- Device window نافذة اختيار العناصر

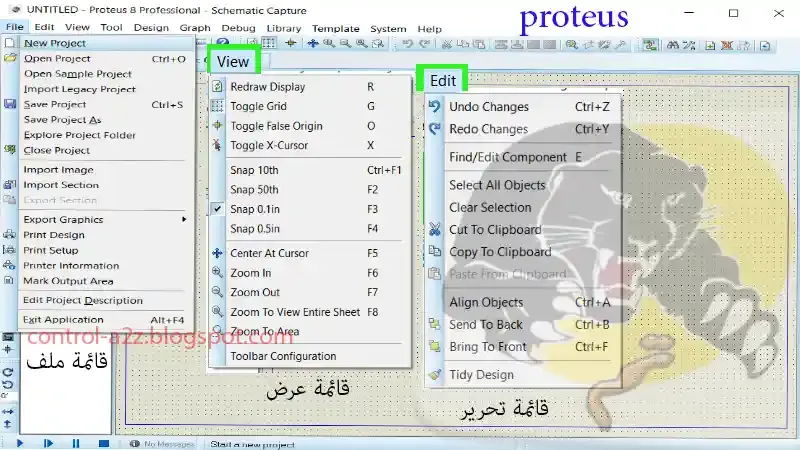

شرح اهم قوائم برنامج بروتس proteus
اهم القوائم برنامج بروتس proteus هى قائمة ملف او file وقائمة عرض او view وقائمة تحرير او edit
قائمة ملف File برنامج بروتس proteus
كما هو موضح بالصورة تتكون القائمة File من عدد من الاوامر اهمها
- New Project بدء مشروع جديد
- Open Project فتح مشروع تم عمله سابقا
- Save Project حفظ المشروع
- Save Project As حفظ نسخة باسم جديد للمشروع
- Close Project غلق المشروع الحالى
قائمة العرض View برنامج بروتس proteus
كما هو موضح بالصورة تتكون القائمة View من عدد من الاوامر اهمها
- Redraw Display or refresh اعادة رسم الشاشة او اعادة تحديث او ريفريش!
- Toggle Grid إظهار منطقة التحرير بشكل شبكي
- Toggle False Origin تعديل مكان نقطة الاصل او نقطة الصفر
- Toggle X-Cursor إظهار إحداثيات المؤشر اكس
- Snap xx لتعديل المسافة بين نقطة والنقطة التى تليها على الرسم
- Zoom In تكبير نافذة التحرير او الرسم
- Zoom out تصغير نافذة التحرير او الرسم
- Zoom To View Entire Sheet عرض كامل الرسم
قائمة التحرير Edit برنامج بروتس proteus
كما هو موضح بالصورة تتكون القائمة Edit من عدد من الاوامر اهمها
- Undo Changes التراجع عن الامر
- Redo Changes اعادة نمفيذ الامر
- Select All Objects اختيار كل العناصر
- Clear Selection إلغاء الاختيار
- Cut to Clipboard قص جزء من التصميم وحفظه في الذاكرة
- Copy To Clipboard نسخ جزء من التصميم وحفظه في الذاكرة
- Align Objects محاذاة العناصر
- Send to Back إرسال العنصر إلى الخلف فى حالة وجود صوره فوق العنصر او اكثر من عنصر فوق بعض!!
- Bring to Front إرسال إلى الامام فى حالة وجود صوره فوق العنصر
خطوات رسم ومحاكاة الدوائر الالكترونية ببرنامج بروتس proteus
قم بفتح برنامج الرسم isis من ايقونة بنفس الاسم داخل برنامج بروتس ثم قم بغمل مشروع جديد ثم اضغط على ايقونة العناصر ثم اكتب اسم العنصر بالانجليزية واختر من نتيجة البحث العنصر المطلوب واضغط مرتين على العنصر لتعديل خواصه ثم قم بربط العناصر ببعضها البعض عن طريق الضغط على طرف العنصر ثم سحب السلك الى العنصر التالى وبعد الانتهاء تستطيع عمل محاكاة للدائرة وستشرح بالتفصيل بموضوع منفصل ان شاء الله
