شرح طرق توصيل الكونتاكتور مع مفتاح سلكتور او بوش بوتن وطريقة ربط الكونتاكتور مع الاوفرلود لفصل المحرك فى حالة الحمل الزائد, كما سيتم شرح طريقة توصيل مصابيح بيان التشغيل والايقاف
توصيل الكونتاكتور بمفتاح سلكتور
ابسط الطرق وهى استخدام مفتاح سلكتورSelector لتوصيل او فصل جهد التحكم الى طرف الملف A1 والطرف الاخر A2 يتصل مباشرة بجهد التحكم
اذا تم ادارة المفتاح الانتقائى (سلكتور) سيصل جهد لملف الملامس فيعمل ويعكس نقاطة ويصل التغذية للمحرك فيدور, واذا تم ادارة مفتاح التشغيل لوضع الفصل ينقطع الجهد عن الملف بالتالى يفصل الملامس وتفصل التغذية عن المحرك فيتوقف
لاينصح باستخدم المفتاح الانتقائى Selector فى تشغيل الملامس فبانقطاع الكهرباء يتوقف المحرك وبرجوع الكهرباء سيعمل الكونتاكتور مباشرة مما قد يسبب خطورة
توصيل الكونتاكتور بمفتاح بوش بوتن
هى استخدام مفتاح ايقاف توالى مع مفتاح تشغيل لتوصيل جهد التحكم الى طرف الملف A1 والطرف الاخر A2 يتصل مباشرة بجهد التحكم
سيعمل الملامس طالما كنت ضاغط على مفتاح التشغيل وسيفصل برفع يدك عن مفتاح التشغيل لذا يتم توصيل نقطة مفتوحة من الملامس توازى مع مفتاح التشغيل تعمل كنقطة تعويض Latch حيث تغلق بعمل الكونتاكتور بالتالى تكون كوبرى على مفتاح التشغيل لذا برفع يدك عن المفتاح يظل الكونتاكتور يعمل ولفصل الكونتاكتور يتم الضغط على مفتاح الايقاف
توصيل الكونتاكتور بالاوفرلود
يجب توصيل نقطة مغلقة من مرحل الحمل الزائد الاوفرلود فى سكة جهد التحكم لفصل الدائرة فى حالة فصل مرحل الحمل الزائد (توالى مع مفتاح الايقاف او توالى مع المفتاح السلكتور)
بدلا من توصيل الجهد مباشرة لمفتاح الايقاف يتم توصيله عبر نقطة مغلقة من الاوفرلود 95-96 حيث يتم توصيل الجهد الى النقطة 95 والطرف الاخر 96 يتصل بدخل مفتاح الايقاف لضمان فصل الدائرة فى حالة فصل الاوفرلود ونفس الكلام فى حالة استخدام قاطع حرارى بدل الاوفرلود يجب توصيل نقطة مفتوحة توالى مع مفتاح الايقاف (بتوصيل القاطع الحرارى تنعكس النقاط وتصبح النقطة المفتوحة مغلقة عكس الاوفرلود والذى يفصل النقطة المغلقة حين يعمل او يسخن!)
توصيل الكونتاكتور بمصابيح البيان
كما علمنا النقاط الرئيسية تتحمل تيار المحرك اما النقاط المساعدة فهى للتحكم فقط وتتحمل تيار منخفض فتستخدم مثلا لتشغيل مصابيح البيان او لتشغيل ريلاى او كونتاكتور اخر الخ

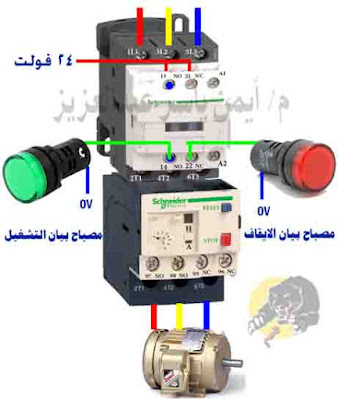

- تم استخدام النقطة المفتوحة الاولى 13-14 لتشغيل مصباح بيان التشغيل حيث يتم توصيل 24 فولت لمصباح البيان الاخضر عبر النقطة المفتوحة بالتالى يضىء المصباح مع عمل الكونتاكتور ويفصل معه
- تم استخدام النقطة المغلقة 21-22 لتوصيل جهد لمصباح بيان الايقاف الاحمر بالتالى يضىء المصباح فى حالة عمل الكونتاكتور ويفصل بعمل الكونتاكتور
تحميل كتاب توصيل الكونتاكتور
تحميل كتاب شرح الكونتاكتور وشرح توصيل الكونتاكتور وهو جزء من كتاب زاد الحائر فى فهم الدوائر من الرابط التالى
اقرأ ايضاً
انواع الكونتاكتور contactor types
شرح الكونتاكتور الصامت وانواعه ومميزاته واستخداماته
النقاط المساعدة في الكونتاكتور
اختيار الكونتاكتور والاوفرلود والكابل والقاطع المناسب للحمل
الفرق بين الكونتاكتور والريلاي
طريقة توصيل الكونتاكتور والاوفرلود
