شرح توصيل كونتاكتور 3 فاز وشرح طريقة توصيل الكونتاكتور 3 فاز والاوفرلود وشرح طريقة توصيل الكونتاكتور 3 فاز بالموتور وخطوات توصيل الكونتاكتور 3 فاز واخطاء توصيل الكونتاكتور 3 فاز واسبابها وطرق حلها
توصيل كونتاكتور 3 فاز
تجهيزات توصيل كونتاكتور 3 فاز
التجهيزات اللازمة لتوصيل كونتاكتور 3 فاز او تركيب كونتاكتور 3 فاز
- احضر كونتاكتور 3 فاز مناسب للموتور بحيث تيار الكونتاكتور 3 فاز ضعف تيار الموتور
- احضر قاطع مناسب للموتور بحيث تيار القاطع 1.7 تيار الموتور
- احضر بور صبلاى بنفس جهد بوبينة الكونتاكتور وليكن 24 فولت بالتالى ستحتاج الى بور صبلاى ولو استخدمت بوبينة 220 فولت متردد فانت لن تحتاج للبور صبلاى
- اختر اوفرلود بحيث مدى الاوفرلود من 0.7-1.2 تيار المحرك تقريبا واظبطه على تيار المحرك
- احضر فيوز وليكن 1 امبير لحماية دائرة الكنترول
- احضر مفتاح بوش بوتن وضع طبيعى مفتوح كمفتاح تشغيل ومفتاح بوش بوتن ضع طبيعى مغلق كمفتاح ايقاف كابلات كنترول نصف مللى
- كابلات بور بمساحة مقطع تناسب تيار الموتور حيث نضرب تيار القاطع فى 1.2 كمعامل امان ونختار من جداول الكابلات مساحة المقطع المناسبة مع العلم هناك من يختار مساحة المقطع مباشرة بناء على تيار الموتور والافضل بناء على تيار القاطع لضمان عدم احتراق الكابل قبل ان يفصل القاطع فى حالة حدوث قصر او شورت او قفلة
- كابلات كنترول بمساحة مقطع 0.5 مللى او 1 مللى حسب بعد المفتاح عن اللوحة
- احضر مفك عادة وصليبة وشريط لحام كهرباء شيكرتون وقصافة لتقشير الكابلات ومفتاح او بيبة 8 او 10 لربط الكابلات بروزتة المحرك والافضل استخدام ترامل حلقة او شوكة للكابل لضمان التوصيل الجيد
خطوات توصيل كونتاكتور 3 فاز
- يتم توصيل كابلات البور من القاطع الى دخل الكونتاكتور 1-3-5 او L1-L2-L3 مع ربط المسامير جيدا والتاكد من عدم ربط المسامير على عزل الكابل!
- يتم توصيل الاوفرلود الشوكة بخرج الكونتاكتور مع ربط المسامير جيدا
- يتم توصيل الموتور ستار لو الموتور 380/220 او دلتا لو الموتور 660/380 ويتم توصيل الموتور بخرج الاوفرلود بواسطة كابلات البور مع الربط الجيد للمسامير والتاكد من الربط على الموصل وليس العازل والتاكد من ربط صواميل روزتة المحرك جيدا
- يتم توصيل جهد التحكم وليكن 24 فولت بالفيوز بواسطة كابلات الكنترول عن طريق توصيل الحى L بالفيوز وتوصيل الطرف الثانى للفيوز بالنقطة 95 بجهاز الاوفرلود
- يتم توصيل النقطة 96 بالاوفرلود بكابل كنترول والطرف الاخر للكابل يتصل بدخل مفتاح بوش بوتن التشغيل
- يتم توصيل الطرف الثانى لمفتاح التشغيل بواسطة كابل كنترول الى طرف مفتاح بوش بوتن الايقاف
- يتم توصيل توصيل الطرف الثانى لمفتاح بوش بوتن الايقاف بكابل كنترول الى طرف بوبينة الكونتاكتور A1 والطرف الثانى لبوبينة الكونتاكتور A2 يتصل بكابل كنترول بصفر فولت
- يتم توصيل كابل كونترول بالنقطة 13 بالكونتاكتور والطرف الاخر للكابل يتصل بطرف مفتاح التشغيل
- يتم توصيل كابل كنترول بالنقطة 14 بالكونتاكتور والطرف الاخر للكابل يتصل بالطرف الثانى لمفتاخ التشغيل بمعنى اخر النقطة 13-14 بالكونتاكتور تتصل توازى بمفتاح التشغيل اى ان طكل طرف لمفتاح التشغيل متصل به كابلين او سلكين فقط
- اخيرا يتم فصل قاطع المحرك ويتم فصل القاطع العمومى وباستخدام كابلات البور يتم توصيل خرج القاطع العمومى بدخل قاطع المحرك ثم بعد الانتهاء يتم رفع القاطع العمومى مرة اخرى
اختبار توصيل كونتاكتور 3 فاز
بعد توصيل كونتاكتور 3 فاز وتركيب الكونتاكتور 3 فاز باللوحة يجب اختبار دائرة التحكم والحماية الاوفرلود قبل رفع قاطع البور للتاكد من عمل الدائرة جيدا
خطوات اختبار توصيل كونتاكتور 3 فاز
بعد توصيل كونتاكتور 3 فاز بنجاح يجب اختبار الكونتاكتور 3 فاز بدون رفع قاطع الموتور اى اتركه مفصول حتى نختبر دائرة الكنترول اولا قم بعمل التالى
- تاكد من توصيل فيوز الكنترول ومن وجود جهد كنترول
- اضغط على مفتاح بوش بوتن التشغيل ويجب ان يعمل الكونتاكتور وستسمع صوت تك كدلالة على عمل الكونتاكتور واذا نظرت باعلى الكونتاكتور ستجد القلب المتحرك منجذب لاسفل
- يتم الضغط على بوش بوتن الايقاف ويجب ان يفصل الكونتاكتور وتسمع صوت تك
- يتم الضغط على بوش بوتن تشغيل مرة اخرى وسيعمل الكونتاكتور ويتم الضغط على زر ايقاف بالاوفرلود ويجب ان يفصل الكونتاكتور
- يتم رفع قاطع الموتور والتجربة مرة اخرى والتاكد من عمل الموتور بنجاح
اخطاء توصيل كونتاكتور 3 فاز
- عند الضغط على مفتاح التشغيل لايعمل الكونتاكتور 3 فاز وهنا يجب التاكد من عدم فصل جهد التحكم من المصدر او بسبب ضرب الفيوز وايضا يجب التاكد من استخدام النقطة المغلقة للاوفرلود 95-96 وليست النقطة المفتوحة للاوفرلود 97-98
- عند الضغط على مفتاح التشغيل يعمل الكونتاكتور 3 فاز ويفصل برفع يدك عنه وهنا يجب مراجعة توصيل النقطة 13-14 والمتصلة توازى مع مفتاح التشغيل
- يعمل الكونتاكتور 3 فاز من نفسه دون الضغط على مفتاح التشغيل وهنا يجب التاكد من استخدام مفتاح وضع طبيعى مفتوح ثم التاكد من توصيل نقطة مفتوحة 13-14 تواى مع المفتاح والتاكد من عدم توصيل نقطة مغلقة توازى مع المفتاح مثل النقطة 21-22 او اى نقطة اخرى لانها ستسبب عمل الكونتاكتور 3 فاز دون الضغط على مفتاح التشغيل
توصيل مصباح بيان لكونتاكتور 3 فاز
- يتم توصيل مصباح بيان اخضر كمصباح التشغيل
- يتم توصيل مصباح بيان احمر كمصباح بيان الاوفرلود

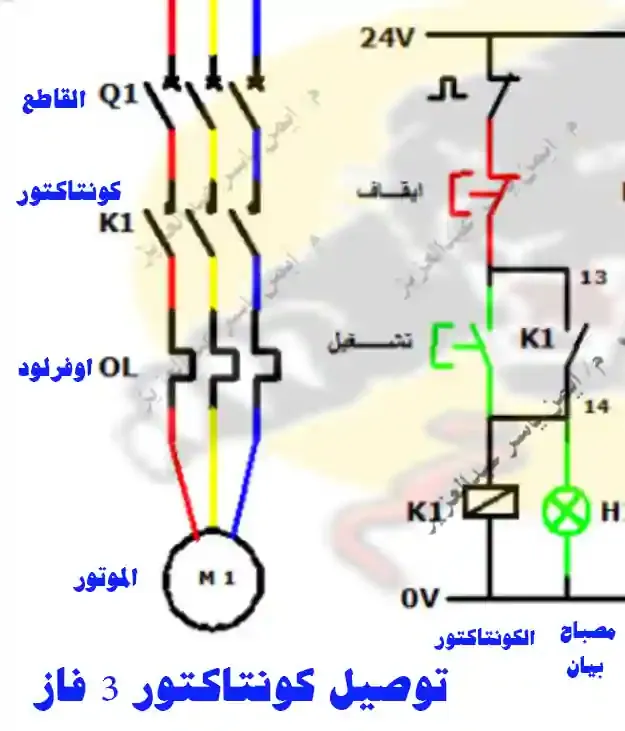

لو المصباح 24 فولت يتم توصيل طرف من كل مصباح مباشرة بالصفر فولت بواسطة كابل كنترول يتم توصيل الطرف الاخر لمصباح التشغيل الاخضر بـ 24 فولت عبر نقطة تحكم مفتوحة من كونتاكتور 3 فاز ولتكن 33-34 حيث يتم توصيل 24 فولت الى النقطة 33 وتوصيل طرف المصباح بالنقطة 35 بالتالى يعمل المصباح مع عمل الكونتاكتور 3 فاز وبما ان جهد المصباح نفس جهد البوبينة يتم توصيل طرف المصباح مباشرة بالنقطة 14 كما موضح بالرسم الكهربى ولكنها غير موضحة بالرسم الفعلى التوضيحى للكونتاكتور
يتم توصيل طرف المصباح الاحمر بـ 24 فولت عبر نقطة تحكم مفتوحة من الاوفرلود 97-98 بالتالى تضىء بفصل الاوفرلود للتنبيه على المشغل!, بمعنى نصل 24 فولت الى النقطة 97 ونصل النقطة 98 بطرف المصباح الاحمر وذلك باستخدام كابلات كنترول كما موضح بالرسم الفعلى التوضيحى للكونتاكتور 3 فاز وهى غير موضحة بالرسم الكهربى لتبسيط الرسم ليس الا!!
اسئلة
- ماهى خطوات توصيل كونتاكتور 3 فاز؟
- ماهى المكونات والادوات اللازمة لتوصيل كونتاكتور 3 فاز؟
- كيف يمكن توصيل كونتاكتور 3 فاز؟
- كيف يتم توصيل مصابيح البيان بكونتاكتور 3 فاز؟
- ماهى اخطاء توصيل كونتاكتور 3 فاز؟
- ماهى طريقة توصيل الكونتاكتور والاوفرلود؟
- كيف يتم توصيل البوش بوتن بالكونتاكتور؟
- كيف يتم توصيل الكونتاكتور بالموتور؟
